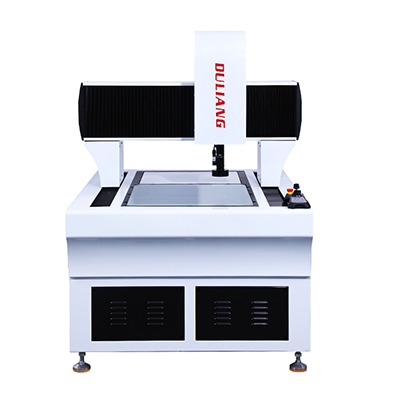

​二次元影像仪是一种由高分辨率CCD彩色摄像机、连贯变倍物镜、彩色显示器、视频十字线发生器、精密光学尺，以二维测量为主，也能作三维测量。下面来给大家介绍二次元影像仪测量角度上的诀窍。

诀窍一：回归直线偏差小

在测量产品角度弧度过程中，经常出现重复精度差，一个人用一样的方法，却误差达到0.5度，这是经常出现的事情。

在当今诸多影像测量软件中，直线采集都是默认为两点，对于规则性、直线性好的零件，角度测量上不会产生太大误差，但对于直线性不好，毛刺多的零件来说，两点采集直线的方法带来很大的误差，且重复精度亦不佳，这样的直线构成的角度，多次测量的重复性肯定不理想。

​

诀窍二：直线采集尽量长　

影像测量仪，由于屏幕显示有限，加上放大倍率较大(一般在0.7档～4.5档28X～180X)，屏幕显示部分的工件尺寸实际只有几毫米，很多测量人员在检测的时候习惯只在屏幕显示部分上采集点、线元素。如果采集的点有偏差，所采线段越短，那么所测得的角度值偏差就会越大，线段越长，测得角度值偏差就会越小。

所以我们在测量角度的时候，尽量将角度两边的线采集长些，如果屏幕显示范围太小，可以移动工作台，在角度所在直线的起点位置附件采一点，然后在终点位置采一点，这样所测角度误差将会大大减小。
