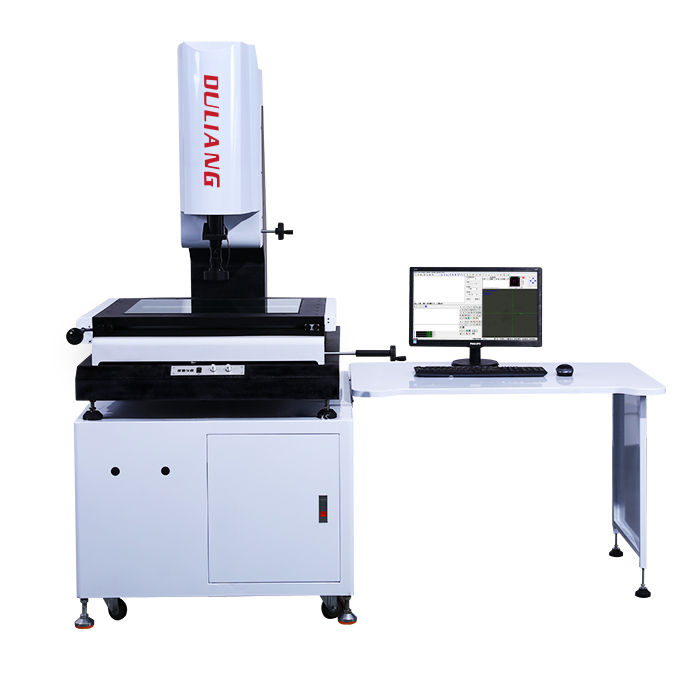

影像
测量仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。影像测量仪又分全自动影像测量仪(又名CNC影像仪)与手动影像
测量仪两种。市面上有一种既带数显屏又接计算机的过渡性产品,这种仅把电脑用作瞄准工具的设备不是影像测量仪,只能叫做“影像式测量投影仪”或“影像对位式投影仪”。
![](uploadfile/image/20210224/20210224094429_1388215692.jpg)
光学影像
测量仪是集光学、机械、电子、计算机图像处理技术于一体的高精度、高效率、高可靠性的测量仪器。由光学放大系统对被测物体进行放大,经过CCD摄像系统采集影像特征并送入计算机后,可高效地检测各种复杂精密零部件的轮廓和表面形状尺寸、角度及位置,进行微观检测与质量控制。
真正的光学影像
测量仪(又名影像式测绘仪)是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。它能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,从而能够直观地分辨测量结果可能存在的偏差。这一切,在今天强大的计算机运算能力面前都是实时完成的,操作者本人无法察觉。这种能够利用CCD数位图像,通过电脑软件运算,满足复杂测量需要的精密仪器才是真正意义上的影像
测量仪和二次元。
