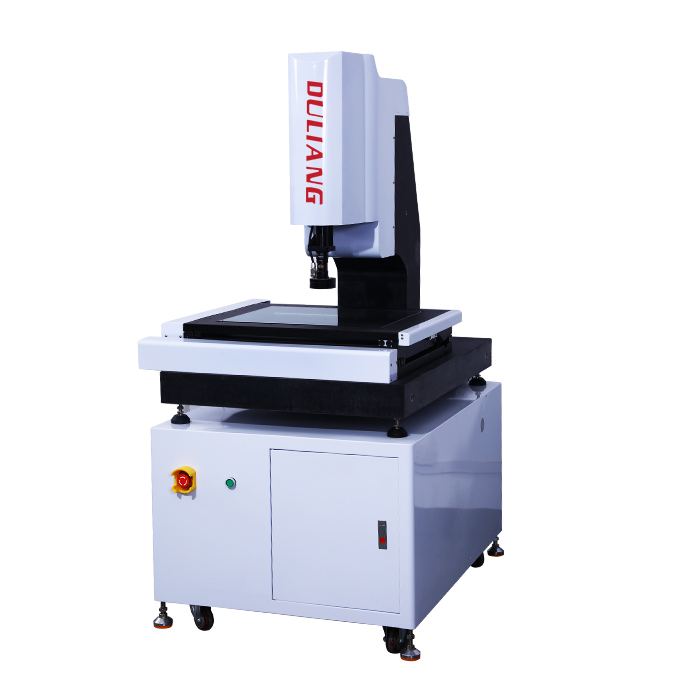

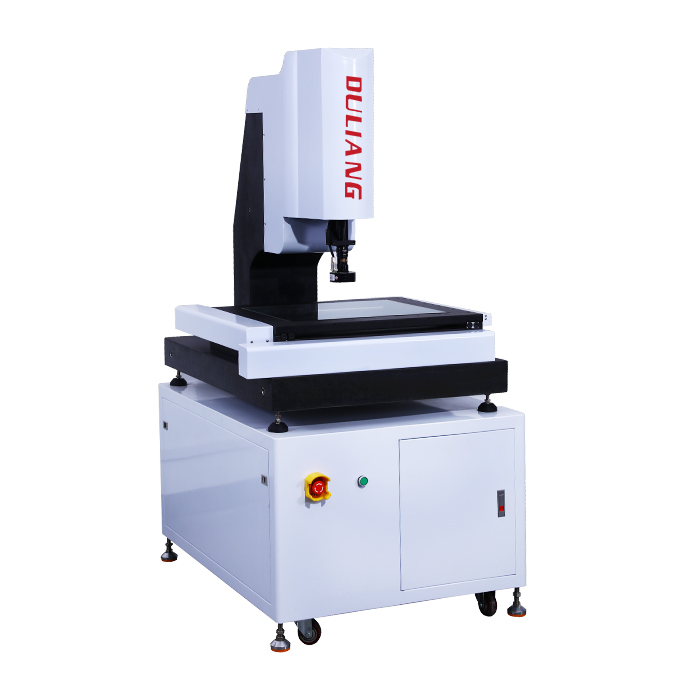

快速批量检测与稳定性完美结合
非接触测量更快、更准、更安全
汇集了精密机械、测控系统、软件算法、光学设计、探针系统、多个领域尖端技术，实现一体化精准测量，达到精密制造领域全覆盖。
精密机械：
大理石底座、立柱保证具有极高的稳定性。精密V型导轨和研磨级滚珠螺杆，配日本高性能伺服马达全闭环控制，高稳定性、高精度、速度快。
贵阳新天精密光学尺0.001mm。
美国TEO高分辨率彩色摄像机、高品质的测量画面。
自动对焦，连续变倍镜头（选配），改变倍率后不需要重新选取比例尺。
采用S曲线运动控制，实现快速、精准、稳定定位性能。
实时监控影像仪和机台位置和镜头状态，通过佳理论位置和放大倍率获取精准工件三轴坐标值。
实时输出专业测量数据。
驱动和运动控制相结合，实现影像仪高精度，高速度，多种感应方式和集成化。
CNC自动机专用控制系统，满足各种机型所需。
自主研发功能强大全自动3D测量软件。
简洁明了的软件操作界面、全备的元素选取功能、软硬件配置实现精准测量。
软件自带增强功能（可选配）稳定安全的控制模式，丰富多样的数据输出分析功能。
自动大面积平面图形的扫描功能，能快速完成，JPG图片方式，在其它软体中叫做地图功能!
轮廓光、表面光、同轴光（选配）三种光源，灵活照明，清晰度高，测量精准无比。
型号 |
DL3020-DCC |
DL4030-DCC |
DL5040-DCC |
|
行程（mm） |
300*200*200 |
400*300*200 |
500*400*200 |
|
外形尺寸（mm） |
625*777*1080mm |
725*877*1180mm |
525*1077*1180mm |
|
工作台大小（mm） |
460*360mm |
560*460mm |
660*560mm |
|
重量（kg） |
280kg |
350kg |
420kg |
|
承重（kg） |
25kg |
25kg |
25kg |
|
测量精度（μm）*XYZ** |
XY{3.0+L/200}μm **Z轴精度：（5+L/150）μm |
|||
光栅尺分辨率 |
1μm |
|||
导轨 |
台湾上银P级 |
|||
摄像机 |
美国TEO彩色工业级高清CCD |
|||
光源 |
轮廓光 |
白色LED，亮度连续可调 |
||
表面光 |
白色LED，亮度连续可调 |
|||
光学镜头 |
手动连续变倍或自动连续变倍（选配） |
|||
放大倍率 |
光学放大倍率：0.7-4.5倍 影像放大倍率：30-225倍 |
|||
工作距离 |
90mm |
|||
软件 |
DL测量软件{DL自动板} |
|||
运动控制 |
高速自动 |
|||
工作环境 |
温度20℃±5℃温度变化，2℃/hr温度30-80% |
|||
振动*0.002g低于15Hz |
||||
电源 |
220V±10%，50Hz(用电设备要求接地可靠：接地电阻小于4欧姆) |
|||
